全球产销量领先的陆地防喷器制造商——华北荣盛参展cippe2021

时间:2021-04-25 14:28 来源:susankoo 点击:

6月8-10日,一年一度的世界石油天然气大会—第二十一届中国国际石油石化技术装备展览会(cippe2021)将在北京·中国 国际展览中心(新馆)举行,河北华北石油荣盛机械制造有限公司将携多款产品亮相展会E1馆-E1330展 台,欢迎业界人士莅临企业展台参观交流。

河北华北石油荣盛机械制造有限公司前身是华北石油管理局第二机械厂,始建于1976年,2002年改制为有限责任公司,目前已经发展成 为一家具有国际知名度的综合性石油机械制造企业,是全球产销量领先的陆地防喷器制造商、CNPC钻井和作业防喷器甲级供应商。公司主要产品 和业务有:陆地防喷器及井控装备配套、海洋平台及水下井控装备配套、泥浆泵及泵组成套、井口装置和采气树、斜直井钻机制造及工程技术服 务、带压作业装置、抽油机、防喷器控制装置、压井节流管汇、油管等。产品广泛应用于国内各大油气田,出口全球40多个国家。

cippe2021展会现场,华北荣盛将携多款产品亮相。

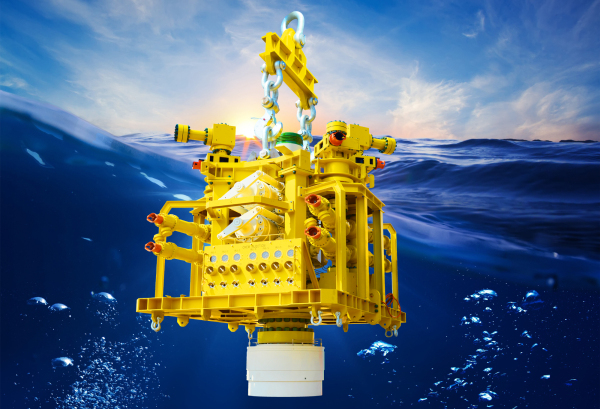

水下应急封井装置

水下应急封井装置具备关井、分流、压井、分散剂注入和圈闭气体释放等功能,由水下闸板防喷器、水下液压连接器、水下闸阀、水下 节流阀、水下管汇连接器、水下声纳通信系统、ROV操作系统等组成,是集机械、液压、密封、声学、信息等技术于一体的重大海洋井控装备。

全球产销量领先的陆地防喷器制造商——华北荣盛参展cippe2021(图1)

产品特点

整体结构采用模块化设计,方便运输和快速组装,克服使用、维修、运输、钻井平台或船舶安装限制条件;

井喷控制流道采用1主4分的主体架构,每个通道配备冗余的关闭装置来保证可靠性,分支通道安装节流装置实现软关井和分流流量控制 ;

井口压力温度数据采用深水声纳通信系统,系统低功耗设计,可实现长时间水下通信;冗余水下换能器无线通讯传输方式,实现井口数 据实时可靠传输。

产品主要技术参数

最大工作水深:3048 m(10000 ft)

工作压力:103.5 MPa(15000 psi)

分流能力:16000 m3/d(100000 bpd)

温度等级:X级(-18℃~180℃)

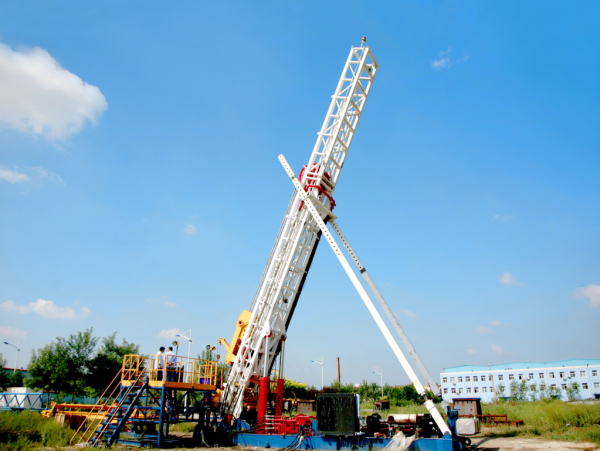

全液压斜直井钻机

荣盛公司自主研发的斜直井钻机产品,以“性能先进、经济高效、安全可靠、方便作业、安全环保”为设计理念,具有结构 简单,操作方便,钻井高效,劳动强度低等特点。

全球产销量领先的陆地防喷器制造商——华北荣盛参展cippe2021(图2)

产品特点

适用于煤层气、石油及天然气资源开发。

适用于直井、斜直井、斜定向井、斜直水平井等井型的钻井作业工况。

只需2-3人,即可实现钻井操作,且操作方便,劳动强度低。

辅助时间少,钻井效率高,接单根用时2分钟。

具备下压功能,实现表层加压钻进。

具备自动打钻作业功能。

配备物联网监控系统,实时监控并存储钻机运行参数。

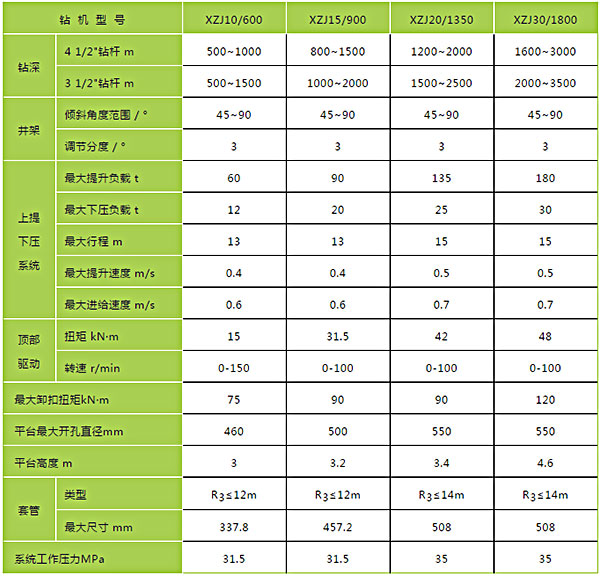

产品主要技术参数

全球产销量领先的陆地防喷器制造商——华北荣盛参展cippe2021(图3)

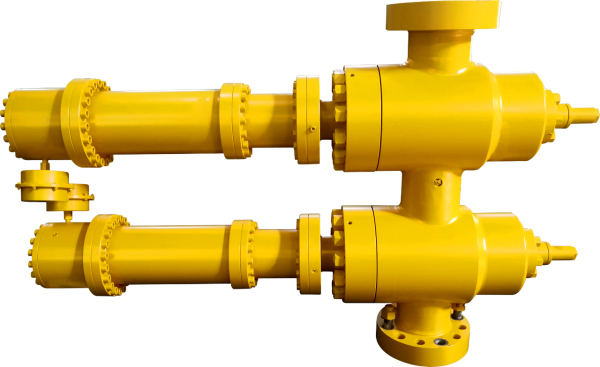

FZ35-105闸板防喷器QRL

FZ35-105闸板防喷器QRL,主要用于石油钻井防止井喷,2016年首次在中海油应用。自主设计完成的QRL型侧门无螺栓闸板防喷器,通过 旋转顶杆螺栓,实现卡块的上下移动,卡块上下移动完成壳体和侧门的快速自锁啮合连接,更换闸板快速省力,仅需4分钟。

全球产销量领先的陆地防喷器制造商——华北荣盛参展cippe2021(图4)

产品特点

楔块式液压锁紧,关闭闸板与锁紧为同一油路,解锁与开启闸板为同一油路,解锁腔串联的增力缸,极大的提高了解锁能力,解锁安全可 靠,锁紧与解锁自动完成;

采用大直径液缸设计,提高关闭比,剪切能力强;

活塞采用双密封结构,提高了密封可靠性;

防喷器内部与井液接触部分抗硫化氢应力腐蚀,符合NACE MR0175的要求。

产品主要技术参数

通径:346.1mm(13 5/8″)

额定工作压力:105MPa(15,000psi)

金属件温度等级:T-75( (-59℃~121℃)

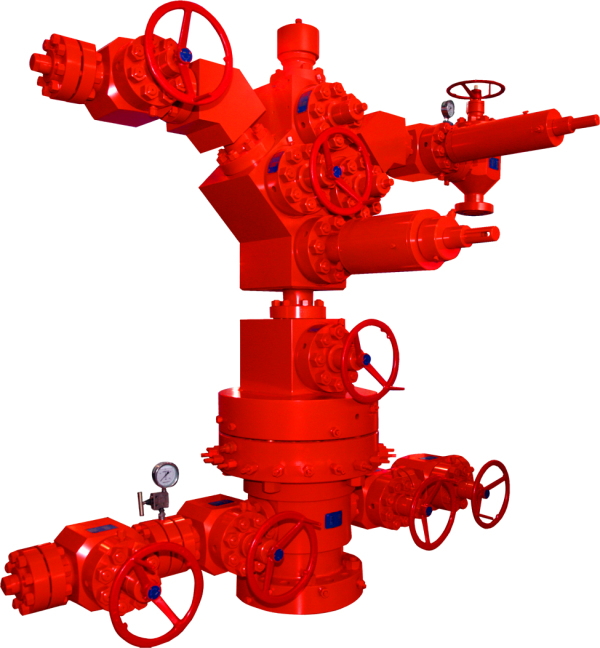

KQ78-105井口装置和采气树(FF)

全球产销量领先的陆地防喷器制造商——华北荣盛参展cippe2021(图5)

产品特点

整体锻造,组织致密,强度高,体积小,重量轻。

闸阀暗杆式结构,避免体积变化造成阀腔超压,阀杆密封面不受侵蚀。

阀门开关力矩小。

闸阀和安全阀的倒密封结构,便于带压更换阀杆密封和阀盖以上零件。

安全阀为单活塞设计,安装、维修方便快捷。

油管四通侧出口内配有阀拆卸堵,可带压更换两侧闸阀。

金属密封结构,抗腐蚀能力强。

产品主要技术参数

采气树主通径:78mm (3 1/16in)

采气树侧通径:65mm (2 9/16in)

额定工作压力:103.5MPa (15000psi)

温度等级:L-U (-46°C~121°C)

材料级别:FF-NL

产品规范级别:PSL3G

性能要求级别:PR2

悬挂油管:3 1/2″

油管挂许用悬挂载荷:323吨

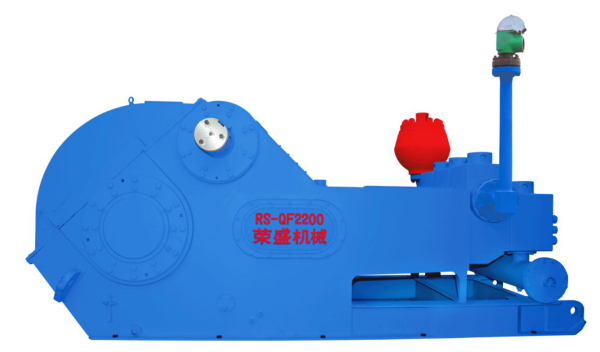

RS-QF2200高压泥浆泵

全球产销量领先的陆地防喷器制造商——华北荣盛参展cippe2021(图6)

产品特点

液缸成L型布置,维修及易损件更换更加方便。

采用75L锻件空气包,泵压提升时最大限度的减小排量波动。

泵的体积小、重量轻,整机重量仅28.3t,比传统钻井泵轻30%以上,能适合在对体积、质量指标有限制的场合使用,如海洋、沼泽、丛 林等地带的钻井。

其最高工作压力达到51.7MPa(7500psi),最大排量75.5L/S。

产品主要技术参数

型式:卧式三缸单作用泵

额定输入功率:1641千瓦(2200马力)

额定冲次:110 次/分

冲程:330.2mm

最大缸径:230mm

额定缸径排量:75.5 L/s(升/秒)

最大压力:7500psi(51.8MPa)

齿轮速比:3.969:1

阀腔:API8#

吸入口:10″ (254mm)法兰

排出口:5 1/8″10000psi法兰

整机重量:28380kg

RS-QF-1600HL钻井泵

RS-QF1600HL轻型高压钻井泵以RS-QF1600轻型泵的动力端结构为基础,液力端对F-1600HL的液力端进行结构升级。

全球产销量领先的陆地防喷器制造商——华北荣盛参展cippe2021(图7)

产品特点

RS-QF1600HL轻型高压钻井泵吸收了现有钻井泵的优点,利用现代设计方法,对其结构、参数进行了优化。

泵的体积小、重量轻,能在对体积、质量指标有限制的场合使用,如海洋、沼泽、丛林等地带的钻井,还可以满足高压喷射钻井工艺的 要求,其最高工作压力达到51.7MPa(7500psi)。

RS-QF1600HL比F-1600HL泵减重5.5吨,具有结构先进、重量轻、动力端工作平稳、使用寿命长、易于维护保养等优点。

产品主要技术参数

额定输入功率:1193 kW (1600 HP)

冲次:130 冲/分 (130 SPM)

冲程:279.4 mm (11")

齿轮传动比:3.778:1

最高工作压力::52 MPa (7500 psi)

阀腔:API #7

最大缸套直径:177.8 mm (7")

吸入管口:304.8 mm (12") ,法兰

排出管口:103.2 mm (4 1/16") 法兰,70 MPa (10000 psi)

外形尺寸:4003×1849×1654 mm3 (15.76×7.28×6.51 ft3)

主机重量:22380 kg (49339 lb)

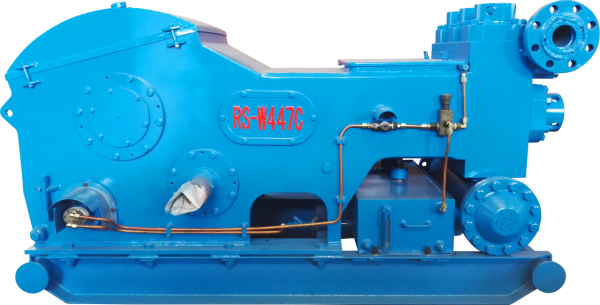

W447C修井泵

W-447C三缸单作用泵可广泛用于油田的各种作业,采用柱塞结构,柱塞直径170mm,适宜修井作业、以及浅井钻井、地质穿越等。

全球产销量领先的陆地防喷器制造商——华北荣盛参展cippe2021(图8)

产品特点

最大柱塞直径 170mm,最大排量可达48.4L/s。

锻造焊接全平衡曲轴,重量轻,强度高。

整体人字齿,中硬齿面。

机架为钢板焊接结构,焊后经退火处理,刚性好,强度高。

产品主要技术参数

额定输入功率 373 kW (500 HP)

最高冲次 260 冲/分 (260 SPM)

冲程 177.8 mm (7")

齿轮传动比 4.578:1

最高工作压力 21 MPa (3000 psi)

阀腔 API #6

吸入管口 203.2 mm (8") 法兰

排出管口 103 mm (4 1/16") 法兰21 MPa (3000 psi)

小齿轮轴直径 95.2 mm (3.75")

外形尺寸 (L×W×H) 2494×1271×1330 mm3 (8.18×4.17×4.63 ft3)

主机重量 4697kg (10355 lb)

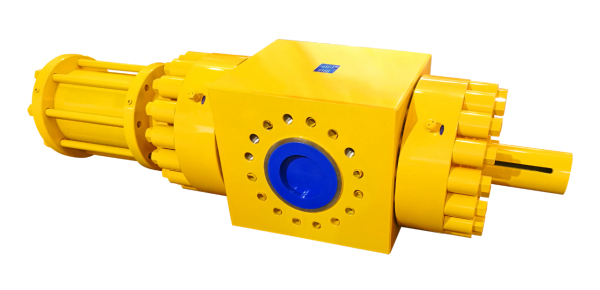

SPFY130-105水下闸阀

水下双联闸阀作为水下管路压力控制元件,是水下防喷器组压井节流系统、水下采油树系统以及水下应急封井装置等系统的关键设备。

水下双联闸阀为冗余设计,可通过闸阀上两个阀板依次关闭管路以确保管路的完全密封;水下双联闸阀采用ROV驱动和液压驱动(弹簧关 闭)的双驱动模式,其中一种驱动方式失效,可以采用另一种驱动方式开关阀门,保证管路启闭的有效性。

全球产销量领先的陆地防喷器制造商——华北荣盛参展cippe2021(图9)

产品特点

阀体与阀盖及阀板与阀座之间为金属对金属密封,保证较高的密封可靠性及寿命。

阀杆、阀座密封基体采用非橡胶复合材料,耐高压,耐腐蚀;内嵌耐蚀弹簧,可有效实现低压密封。

阀板、阀座表面喷涂硬质合金,耐磨性和抗腐蚀性能高。

ROV与液压双驱动冗余设计,保证开关功能的可靠性。

压力补偿装置设计,确保在水下不增加阀门的操作力。

阀门开关显示装置,保证在水下ROV可直观观察阀门开关状态。

产品主要技术参数

主通径 130mm

额定工作压力 103.5MPa

液控额定工作压力 31MPa

材料级别 HH

产品规范级别 PSL 3G

性能要求级别 PR2

温度级别 U(-18℃~+121℃)

工作水深 3048m

驱动方式 ROV驱动和液压驱动

工作介质 石油,天然气,泥浆,含H2S、CO2气体

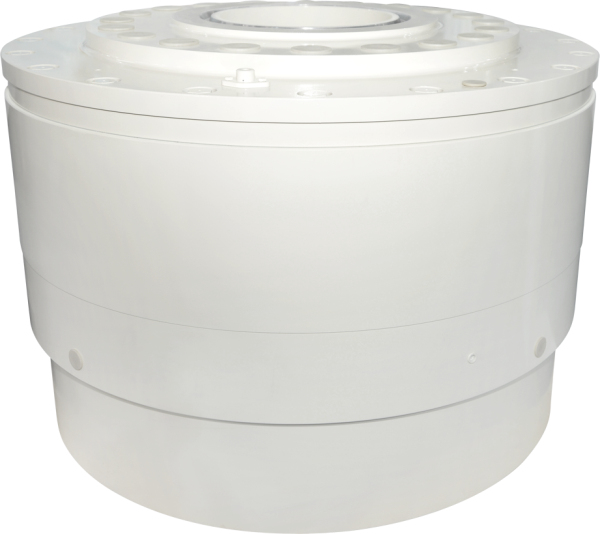

48-105水下液压连接器

水下液压连接器是海洋油气钻井的关键设备,主要应用于水下防喷器组与水下井口头之间,以及下隔水管总成与下部防喷器组之间的连 接,是水下防喷器组和水下应急封井装置的必不可少的设备,具有在复合载荷下的高密封可靠性,能够承受井压引起的弯曲应力和分离力、内在 系统的压力,隔水管的张紧力。

水下液压连接器是国家863计划项目工程,尚未实际应用。是继荣盛水下防喷器、水下防喷器控制系统成功研制之后又一重大利器,为我 国海洋油气钻井成套装备国产化奠定了基础。

全球产销量领先的陆地防喷器制造商——华北荣盛参展cippe2021(图10)

产品特点

标准接口,通用性强,符合国际通用钻井井口连接形式;

预紧力高,载荷能力强,适用于超深水复杂钻井工况;

特殊金属材料密封方式,保证高温高压井井口连接密封的可靠性;

具备锥面自锁能力,防止钻井系统意外脱开,造成井控失效,人员伤害和环境污染;

具备解锁和二次解锁功能,解锁可靠性高,保证紧急情况下,可以迅速脱开实现钻井平台及人员的紧急避险。

产品主要技术参数

通径:476.3 mm (18 3/4")

额定工作压力:103.5 MPa (15,000 psi)

液控额定工作压力:20.7 Mpa (3,000 psi)

推荐液控操作压力:10.5 Mpa (1,522 psi)

温度等级:T20 (-29℃~121℃)

工作介质:含二氧化碳或硫化氢的石油、天然气、钻井液等介质

工作水深:3048m (10000ft)

外形尺寸:φ1575 mm×1110 mm (φ62"×43.71")

重量:10500 Kg (23128 lb)

PFY180-105液动闸阀

压裂阀是高压力、大孔径的明杆式平行闸阀,主要用于页岩气开采的产能测试、酸化、压裂和完井采气等工作。包括采用滚珠丝杠省力 机构的手动阀门,以及采用液压驱动器可实现远程液压操控的液动阀门。

全球产销量领先的陆地防喷器制造商——华北荣盛参展cippe2021(图11)

产品特点

阀体与阀盖及阀板与阀座之间为金属对金属密封,保证较高的密封可靠性及寿命。

阀杆及阀座密封基体采用非橡胶复合材料,耐高压及腐蚀;内嵌耐腐蚀弹簧,有效实现低压密封。

阀板、阀座表面喷涂硬质合金,耐磨性和抗腐蚀性能高。

液压驱动器可以实现远程控制和快速开启关闭阀门。

可通过上下阀盖上的注脂阀补充密封脂,提高阀门密封和操作性能。

平衡尾杆设计,操作力低,可观察阀门开关状态。

产品主要技术参数

主通径:180mm

额定工作压力:103.5MPa

液控额定工作压力(液动):10.4MPa

材料级别:EE

产品规范级别:PSL 3G

性能要求级别:PR2

温度级别:L-U(-46℃~+121℃)

驱动方式:手动或液动

工作介质:石油,天然气,泥浆,含H2S、CO2气体

6月8-10日,欢迎您莅临华北荣盛展台(E1馆-E1330)参观交流。
